计算机视觉系列（三）：ORB特征点

#CV 2022-07-14

图像的特征点

图像的特征点可以理解为图像中比较有代表性的点，这些点在相机视角发生少量变化后会保持不变，于是我们就可以在各个图像中找到相同的点。在SLAM的视觉里程计中，我们需要通过一帧帧连续拍摄的图像来对相机的运动进行估计，因此需要对每一帧图像中提取出特征点，通过这些点对相机的位姿估计进行讨论。

ORB特征点

ORB特征点（Oriented FAST and Rotated BRIEF）是对FAST关键点和BRIEF特征描述子的一种结合与改进。

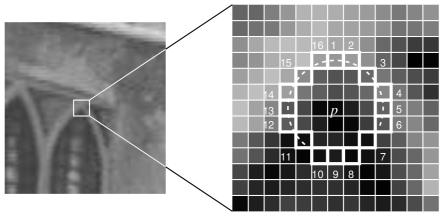

FAST关键点是一种角点，主要检测局部像素区域灰度变化明显的地方，因为只检测亮度，所以速度非常快；
BRIEF是一种二进制描述子，在提取完关键点后，对每个关键点计算描述子，用来描述关键点周围像素的信息，描述子的设计原则是“ 外观相似的特征应该具有相似的描述子”。

虽然FAST关键点速度非常快，但是快有快的缺陷。首先，FAST关键点没有方向信息，因此当图像发生旋转之后，关键点对应的描述子会发生变化；此外，FAST关键点不具有尺度不变性，也就是说不同距离对着同一个物体拍照，远处看起来像关键点的地方，距离近了就可能不是关键点了。对于这两个问题，ORB特征点采用了如下方法进行解决。

对于尺度问题，构建图像金字塔,得到不同尺度下的不同分辨率图像，对于每一层图像提取特征点，最后再匹配到原图像，这样就实现了关键点的尺度不变性；
对于旋转问题，ORB特征点采用了灰度质心法计算特征点的方向，通过特征点的方向实现关键点的旋转不变性。

举个例子

OpenCV提取图像特征点

#include <opencv2/opencv.hpp>
#include <iostream>
#include <chrono>
using namespace cv;
using namespace std;

#define EDGE_THRESHOLD 19

int main()
{
    std::vector<cv::KeyPoint> keypoints;
    Mat descriptors;
    cv::Ptr<cv::FeatureDetector> detector = cv::ORB::create();
    cv::Ptr<cv::DescriptorExtractor> descriptor = cv::ORB::create();

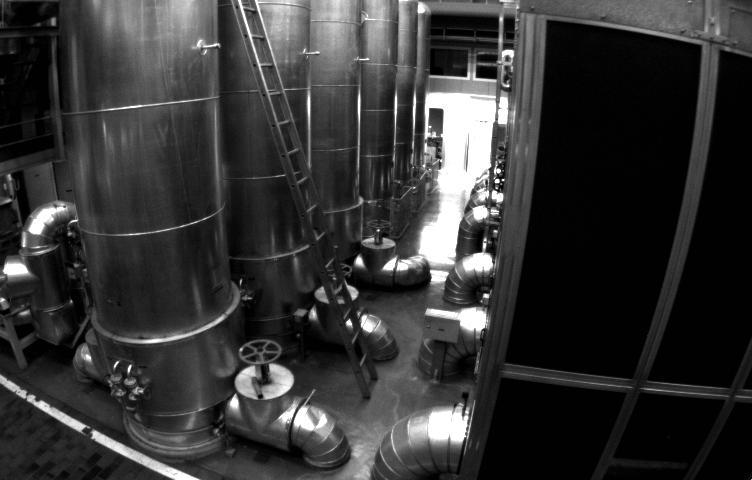

    Mat image = imread("../distorted.png", IMREAD_COLOR);
    //-- 第一步:检测 Oriented FAST 角点位置
    detector->detect(image, keypoints);

    //-- 第二步:根据角点位置计算 BRIEF 描述子
    descriptor->compute(image, keypoints, descriptors);

    Mat outimg;
    drawKeypoints(image, keypoints, outimg, cv::Scalar::all(-1), cv::DrawMatchesFlags::DEFAULT);
    imshow("原图", image);
    imshow("OpenCV函数提取的ORB特征点", outimg);
    imwrite("OpenCV提取的ORB特征点.jpg", outimg);
    waitKey(0);
    return 0;
}

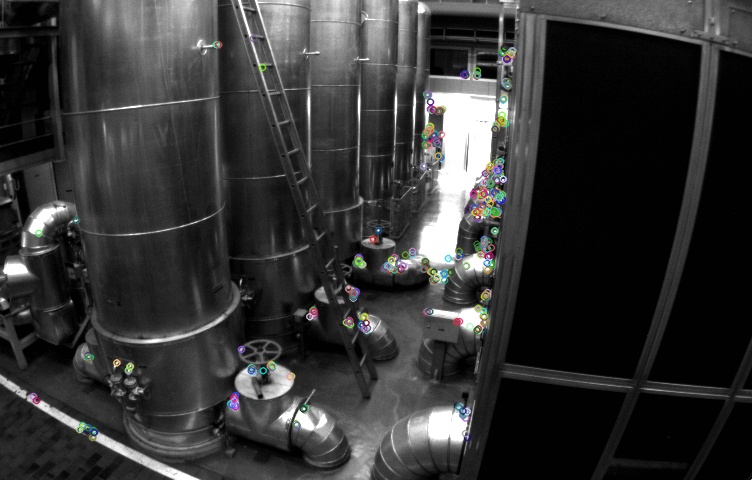

运行结果：
